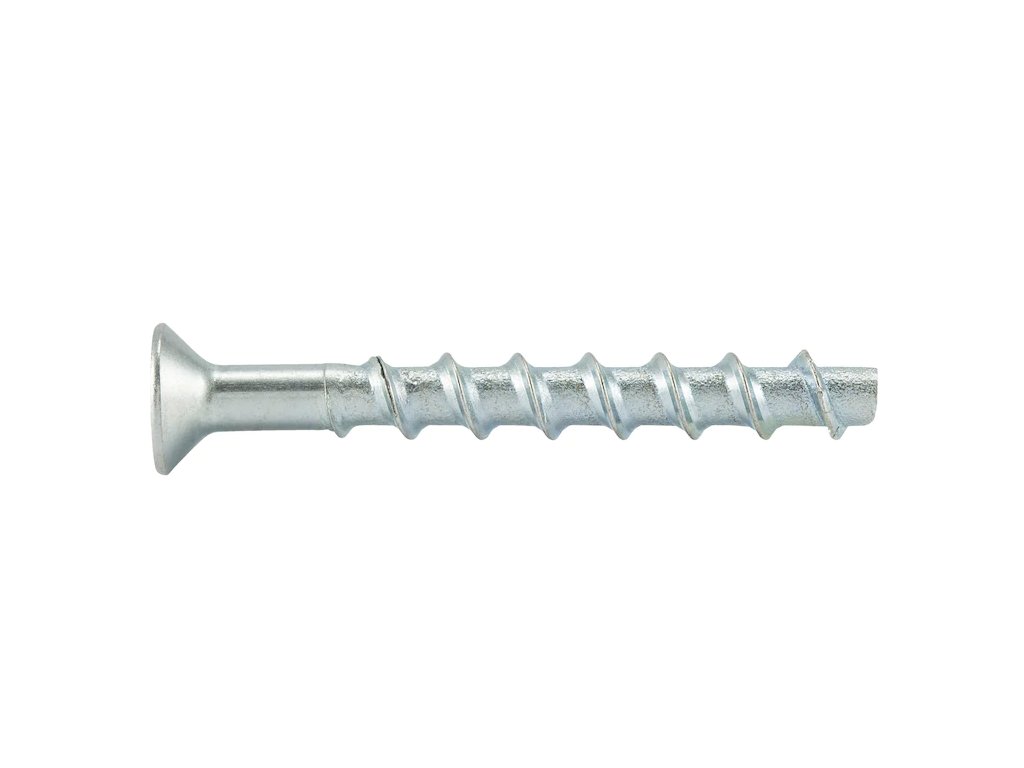

Ocelová kotva do betonu

Kód: WK-ZH-10-100
Novinka
Na centrálním skladě
Varianta
Můžeme doručit do:
29.10.2024

Detailní informace

Detailní popis produktu

Nejvyšší zatížení a efektivní instalace. Pro zápustnou montáž např. zábradlí, pozinkovaná ocel
  • Pro kotvení v betonu a zdivu
  • Mimořádně flexibilní použití díky až třem hloubkám účinného ukotvení (velikost 6–10)
  • Upevnění lze po montáži až dvakrát upravit (velikost 6–10), například pro vyrovnání zábradlí nebo kotevních desek (viz instalační pokyny)
  • Velmi vysoká zatížení
  • Velmi malé rozteče a vzdálenosti od okraje díky velmi nízkému rozpěrnému účinku
  • Velmi rychlá a snadná montáž a možnost okamžitého zatížení
  • Možná atraktivní, zápustná instalace
Doklad o plnění

Evropské technické schválení ETA-16/0043 pro jednotlivý upevňovací bod, varianta 1, pro beton s trhlinami i bez trhlin:

  • Statický a kvazistatický účinek (∅6 – ∅10)
  • Seismický účinek, výkonnostní kategorie C1 (∅6 – ∅10) a C2 (∅8 – ∅10)
  • Požární odolnost R30, R60, R90, R120



Evropské technické posouzení ETA-23/0196 pro ukotvení do zdiva

  • Statický a kvazistatický účinek (prům. 5–10)
  • Požární odolnost R30, R60, R90, R120 (prům. 5–6)

Evropské technické schválení ETA-16/0128 pro kotvy v redundantním nestrukturálním systému:

  • Beton s trhlinami i bez trhlin (∅5 a ∅6)
  • Předepjaté betonové desky s dutým jádrem C30/37 – C50/60, (∅6)
  • Požární odolnost R30, R60, R90, R120



Národní technické schválení DIBt / všeobecné schválení typu z-21.1-2075 jako vázaná šroubová kotva pro kotvení do betonu (∅10), typ SK se zápustnou hlavou

  • Použijte v kombinaci s injekční maltou WIT-BS jako vázaná šroubovací kotva WIT-BS
  • Do vyztuženého a nevyztuženého betonu s trhlinami i bez trhlin C20/25 až C50/60



Třída požární odolnosti při vystavení ohni podle rovnoměrné teplotní křivky ve zdivu (Mz, KSL, KS) a vyztuženém betonu, (∅5 a ∅6) – znalecký posudek č. 2101/173/18 – 2018

Upozornění

Od velikosti 8 doporučujeme při montáži používat vhodný tangenciální rázový utahovák. Je nutné dodržet doporučený maximální jmenovitý utahovací moment. Při použití ve zdivu je třeba dodržovat montážní údaje specifické pro kámen podle normy ETA-23/0196.

Účel použití

Evropské technické schválení ETA-16/0043 pro jednotlivý upevňovací bod, varianta 1, pro beton s trhlinami i bez trhlin:

  • Statický a kvazistatický účinek (∅6 – ∅10)
  • Seismický účinek, výkonnostní kategorie C1 (∅6 – ∅10) a C2 (∅8 – ∅10)
  • Požární odolnost R30, R60, R90, R120



Evropské technické posouzení ETA-23/0196 pro ukotvení do zdiva

  • Statický a kvazistatický účinek (prům. 5–10)
  • Požární odolnost R30, R60, R90, R120 (prům. 5–6)

Evropské technické schválení ETA-16/0128 pro kotvy v redundantním nestrukturálním systému:

  • Beton s trhlinami i bez trhlin (∅5 a ∅6)
  • Předepjaté betonové desky s dutým jádrem C30/37 – C50/60, (∅6)
  • Požární odolnost R30, R60, R90, R120



Národní technické schválení DIBt / všeobecné schválení typu z-21.1-2075 jako vázaná šroubová kotva pro kotvení do betonu (∅10), typ SK se zápustnou hlavou

  • Použijte v kombinaci s injekční maltou WIT-BS jako vázaná šroubovací kotva WIT-BS
  • Do vyztuženého a nevyztuženého betonu s trhlinami i bez trhlin C20/25 až C50/60



Třída požární odolnosti při vystavení ohni podle rovnoměrné teplotní křivky ve zdivu (Mz, KSL, KS) a vyztuženém betonu, (∅5 a ∅6) – znalecký posudek č. 2101/173/18 – 2018



Velikost kotvy

10 mm

Délka hmoždinky (l)

100 mm

Výška upevnění (t fix 1)

45 mm

Výška upevnění (t fix 2)

25 mm

Výška upevnění (t fix 3)

15 mm

Průměr závitu

12 mm

Jmenovitý průměr vrtáku (d 0)

10 mm

Hloubka vývrtu (h 1.1)

65 mm

Hloubka vývrtu (h 1,2)

85 mm

Hloubka vývrtu (h 1,3)

95 mm

Hloubka usazení (h nom1)

55 mm

Hloubka usazení (h nom2)

75 mm

Hloubka usazení (h nom3)

85 mm

Průměr hlavy (d sk)

22 mm

Vnitřní pohon

TX50

Typ hlavy

Zápustná hlava 90 stupňů

Materiál

Ocel

Průchozí otvor v navazujícím konstrukčním dílu (d f)

14 mm

Povrch

A2K
